منبع : سایت تخصصی آموزشهای تکلا استراکچرز- آخرین بروز رسانی: فروردین ماه 1403
درباره شرکت تکلا- تریمبل
شرکت تکلا- تریمبل یک شرکت نرم افزاری است که در زمینه مهندسی عمران فعالیت میکند. برخی از برنامه های این شرکت عبارتند از:
Tekla Structures: یک نرم افزار مدل سازی سه بعدی است که برای طراحی و مدلسازی سازه های فولادی، بتنی و ترکیبی استفاده میشود.
Tekla Structural Designer: یک نرم افزار طراحی و آنالیز سازه های فولادی و بتنی است.
Tekla Tedds: یک نرم افزار انجام محاسبات مختلف سازه و ساختمان است.
Trimble Connect: یک نرم افزار مدیریت پروژه است که برای مدیریت فرآیندهای ساخت و اجرای سازه های فلزی و بتنی استفاده میشود. ( توجه داشته باشید قبل از ارایه Trimbe connect، نرم افزار Tekla BIMsight منتشر شده بود که به صورت تدریجی از پشتیبانی شرکت تکلا-تریمبل خارج و به Trimble Connect تغییر نام و ارتقا یافت. برای اطلاعات بیشتر درباره Tekla BIMsight اینجا کلیک کنید)
تکلا استراکچر چیست؟

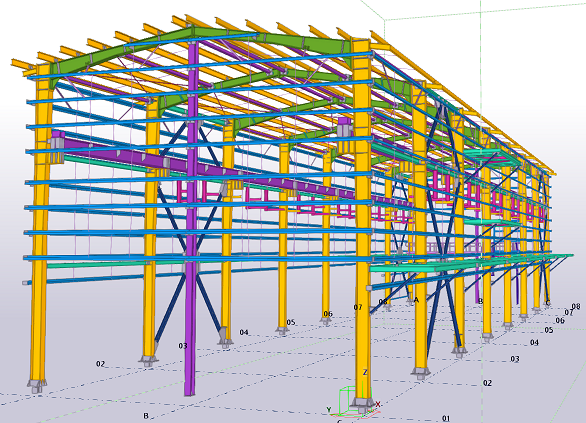

Tekla Structures یک نرم افزار مدل سازی اطلاعات ساختمان است که قادر به مدل سازی سازه هایی است که انواع مختلفی از مصالح ساختمانی از جمله فولاد، بتن، الوار و شیشه را در خود جای داده است وبه طراحان و مهندسان سازه اجازه میدهد تا یک سازه ساختمانی یا صنعتی و اجزای آن را با استفاده از مدل سازی سه بعدی طراحی کنند و نقشه های دو بعدی تولید کرده و به اطلاعات ساختمان دسترسی داشته باشند. این نرم افزار قبلا با نام Xsteel شناخته میشد.. انتقال Xsteel به Tekla Structures در سال 2004 عملکرد و قابلیتهای بیشتری را به این مجموعه اضافه کرد.
Tekla Structures در صنعت ساخت و ساز برای جزئیات فولاد و بتن، پیش ساخته و یا ساخته شده در محل استفاده میشود. این نرمافزار کاربران را قادر میسازد تا مدلهای سهبعدی بتنی یا فولادی را ایجاد و مدیریت کنند. فرآیند ایجاد و تولید نقشه های کارگاهی به صورت خود کار انجام میشود و کاربر تا جایی که ممکن است ادیت کمی روی آن انجام میدهد. نقشه های کارگاهی در در پیکربندی ها ( قالب بندی یا تمپلیت های) مختلف تولید میشوند
Tekla Structures برای پشتیبانی از مدل های بزرگ با چندین کاربر همزمان نیز بسیار توانمند است. از رقبای جدی این نرم افزار میتوان به روییت استراکچر اشاره کرد. گاهی برخی کاربران به مقایسه این دو نرم افزار میپردازند که بنظر میآید مقایسه چندان دقیق و منطقی وجود ندارد.
محدوده مدل سازی در تکلا استراکچر عبارت است از سازه های فولادی، بتن ریزی در محل (CIP)، بتن پیش ساخته، آرماتور گذاری، قالب بندی دیوارها و ... است.
تکلا استراکچر نرم افزاري بسيار معروف، کارآمد و حرفه اي براي طراحي و مدل سازي بسيار پيشرفته و مدرن سازه هاي فلزي سبک یا سنگین مانند صنایع نفت و گاز، برجها و ساختمانهای بلند مرتبه و همچنین نرم افزاری عالی برای مهندسین عمران و سازه است که با مدل سازی ۳بعدی از انها قادر به ارایه نقشه های کارگاهی میباشند.این نرم افزار ضمن فراهم آوردن محیطی آسان و کاربردی، این قابلیت را دارد که تمامی نقشه های کارگاهی با همه جزئیات و اطلاعات را کامل به طور خودکار و بدون نیاز به هیچگونه ترسیم دستی تولید کند.
نرم افزار Tekla Structures در بخش فولادی ابزاري قدرتمند براي استفاده مهندسان سازه و تهيه کنندگان نقشه هاي اجرايي و سازندگان سازه هاي فلزي است که به دلايل زير خود را در راس پيشرفته ترين نرم افزارهاي گروه مهندسي سازه قرار داده است.
قابلیتهای نرم افزار
تکلا استراکچر از چه زمانی وارد ایران شد؟
.تکلا استراکچر از حدود سال 1379 خورشیدی در ایران گسترش و مشاورین نفت و گاز مهم کشور پیشرو استفاده از این نرم افزار بودند. اولین کتاب تکلا استراکچر در ایران توسط دوست عزیرم، مهندس علی نیازی که اولین مدرس هم در این زمینه هستند، منتشر شد.
چرا وقتی در نقشه های طراحی اطلاعات مفیدی شامل انواع ورقها و نوع پیچها و جوشها ... درج شده، باید از تکلا استراکچر استفاده کرد؟
باید توجه داشت نقشه هایی که طراح به عنوان نقشه سازه تهیه و توسط نقشه کش آماده میشود نقشه های ساخت نیست. هر چند اطلاعات جوش یا پیچ روی نقشه ها درج شده باشد! نقشه های طراحی نقشه هایی است که از روی آنها میتوان اطلاعاتی را برداشت کرد که با آنها بتوان مدلهای شاپ درایینگ را تهیه کرد که البته گاهی هم ناقص است. مثلا در نقشه های طراحی، single part ها و به طبع آن assembly ها و همچنین general arrangement وجود ندارد. بنابراین امکان ساخت نیز موجود نیست. در عین حال یکی از مهمترین علل مدلسازی نقشه های سازه بجز تهیه ریپورتهای مختلف ( متریال ( از هر نوع)، پیچ و مهره، خرید رنگ و ... ) کلش گیری از اتصالات و برخوردهای احتمالی است. دیدن این برخوردها و جلوگیری از آنها هنگام مدلسازی بسیار به مشکلات نصب کمک میکند. اما از همه اینها بگذریم اگر با تهیه نقشه های شاپ درایینگ با cad که قبل از سال 1380 مرسوم بوده، آشنا باشید میدانید که تهیه نقشه های ساخت چقدر سخت، وقت گیر. دردسر ساز و گاهی غیر دقیق بود... اما با نرم افزارهای فعلی و بدون جانبداری، مخصوصا تکلا استراکچرز این مهم بسیار دقیق و نسبت به قبل راحتتر شده است. اگر بخواهیم جمع بندی کنیم در نقشه های طراحی، استراکچر به صورت کلی ترسیم شده و 1- جزییات برای ساخت مشخص نیست 2- امکان کلش گیری وجود ندارد 3- متره بسیار غیر دقیق و کلی است.
برای روشن تر شدن موضوع پیشنهاد میشود حتما از یک کارخانه اسکلت فلزی بازدید داشته باشید. همچنین لطفا کتاب رایگان "آموزش اصول و مبانی Shop Drawing " را از روی سایت دانلود و مقاله " همه چیز درباره تکلا استراکچر" را روی سایت مطالعه کنید.
چرا باید این نرم افزار بسیار مهم و کاربردی را به صورت گام به گام بیاموزیم؟
تکلا استراکچر بر خلاف آنچه به نظر میرسد نرم افزاری بسیار ساده و کاربر پسند است. اما باید توجه داشت همین نرم افزار از تعدادبسیار زیادی فرمان و زیر فرمان ساخته شده که آموزش و روند آن باید کاملا گام به گام بوده تا نتایج حاصله دقیق و سرعت مدلینگ بسیار زیاد شود. بسیار کاربرانی هستند که به صورت کوتاه دوره دیده اند و با تصور تسلط، آموزشهای این نرم افزار را شروع کرده اند که بیشتر باعث ترس و سردرگمی خود شده اند.
از این رو لازم است با آموزش گام به گام و روندی کلاسیک این نرم افزار را آموخته، روند یاد گیری سهل گردد. برای این مظور کتابهای روی سایت همه به صورت گام به گام، پروژه محور و گاهی همراه با فیلمهایی منطبق با کتاب تهیه شده اند. بنابراین بهترین وضعیت برای یادگیری، تهیه کتاب و فیلم همزمان است. مانند این کتاب:
"کتاب و فیلم آموزش گام به گام مدلسازی فلزی در تکلا استراکچرز 2020( پروژه محور)" و این کتاب :"کتاب آموزش گام به گام مدلسازی بتنی در تکلا استراکچرز 2021-2020 پروژه محور"
چه کسانی و با چه رشته هایی میتوانند تکلا استراکچر بیاموزند؟
من معتقدم، تقریبا همه کسانیکه رشته های فنی و غیر فنی خوانده اند، میتوانند تکلا بیاموزند...اما چگونه؟ برای این منظور دو مورد مهم وجود دارد، 1- آموزش ضوابط 2- آموزش نرم افزار تکلا استراکچرز.
برای ضوابط منابع متعددی وجود دارد. از جمله کتاب "آموزش اصول و مبانی Shop Drawing"که به صورت رایگان روی سایت قرار گرفته شده تا دانشجویان بتوانند براحتی کلیات ضوابط را بیاموزند... برای آموزش نرم افزار نیز منابع و فیلمهای متعددی روی سایت قرار داده شده تا کاربران به تهیه آن بپردازند. بنابراین هر شخص میتواند منابع خود را در همین سایت جمع آوری کند.
"کتاب و فیلم آموزش گام به گام مدلسازی فلزی در تکلا استراکچرز 2020( پروژه محور)" و این کتاب :"کتاب آموزش گام به گام مدلسازی بتنی در تکلا استراکچرز 2021-2020 پروژه محور"
چه ورژنی را باید بیاموزیم؟
بدیهی است که در همه نرم افزارها، جدیدترین ورژن، کامل ترین ورژن است. این در مورد تکلا نیز صادق است. بنابرابن پیشنها میشود، آخرین ورژن را بیاموزید. اما توجه داشته باشید، تکلا به دلیل گرافیک بسیار قوی که دارد، هر چه ورژن بالاتری انتخاب کنید نیازمند سیستم قدرتمندتری خواهید بود. برای انتخاب کامپیوتر منطبق با ورژن مورد نیاز میتوانید، قسمت : "فیلمها و مطالب آموزشی" را مطالعه کرده، سیستم مورد نیاز خود را با ورژن مورد نظرتان تطبیق دهید. در حال حاضر پیشنهاد میشود از ورژن 2020 استفاده کنید. ( برای اینکه در باره ورژنهای تکلا استراکچر بیشتر بردانید لطفا در قسمت "فیلمها و مطالب آموزشی"، فیلم رایگان ردیف 8 را ببینید)
"کتاب و فیلم آموزش گام به گام مدلسازی فلزی در تکلا استراکچرز 2020( پروژه محور)" و این کتاب :"کتاب آموزش گام به گام مدلسازی بتنی در تکلا استراکچرز 2021-2020 پروژه محور"
برای شروع بهتر است تکلا بتنی بیاموزم یا تکلا فلزی؟
این سوال معمولا سوال خیلی از مبتدی ها است! برای این موضوع باید دو مورد را در نظر بگیرید: 1- آیا شما استخدام شده اید؟ 2- آیا با یادگیری میخواهید استخدام شوید؟
اگر شما استخدام شده اید بنابراین با توجه به محیط کار خود، تکلا بتنی یا فلزی را نسبت به نیاز محل کار خود بیاموزید و اگر میخواهید پس از یاد گیری استخدام شوید، اولویت بازار کار خواهد بود. در حال حاضر تکلا فلزی و شاپ آن بسیار فراگیر بوده و برای تکلا بتنی شرکتهای کمتری فعال هستند. اما اگر شما کاربر حرفه ای این نرم افزار هستید، توصیه میکنم در هر دو زمینه متبحر شوید...
"کتاب و فیلم آموزش گام به گام مدلسازی فلزی در تکلا استراکچرز 2020( پروژه محور)" و این کتاب : "کتاب آموزش گام به گام مدلسازی بتنی در تکلا استراکچرز 2021-2020 پروژه محور"
درآمد و حقوق استخدامی با تکلا استراکچرز؟
تعداد بسیار زیادی از کاربران تکلا استراکچر به عنوان "شاپ کار" در این زمینه مشغول بکار میباشند. و با توجه به بررسیهایی که در این سالها انجام شده، حقوق متوسط یک شاپکار نسبت به مهندسین دیگر رشته ها از حقوق بالاتری برخوردارند. البته باید توجه داشت، افرادی که از لحاظ حرفه ای و دانستن ضوابط( از هر نوع) اطلاعات بیشتری دارند، ارجح خواهند بود. تعدادی نیز با دریافت کارهای پیمانکاری به صورت فری لنسری ( اوت سورس) درآمد خود را افزایش میدهند. اینکه بخواهیم یک عدد را به عنوان حقوق برای یک شاپکار در نظر بگیریم امری خطا است اما برای روشن شدن حقوق تقریبی یک شاپکار، شاید این الگو متناسب باشد: حقوق یک شاپکار با ده سال سابقه کار، برابر است با 2 الی 2.5 برابر پایه حقوق وزارت کار.
درآمد و روش محاسبه قیمت یک استراکچر "فلزی" به صورت پیمانکاری( فری لنسری یا اوت سورس ) چگونه محاسبه میشود؟
یکی از چالشهای کسانی که میخواهند به صورت انفرادی به شرکتها خدمات شاپ درایینگ و بوسیله تکلا استراکچر ارایه دهند، نحوه قیمت دهی هر استراکچر است. توجه داشته باشید برای استراکچر های فلزی قیمت به ازای هر کیلو محاسبه میشود. اما چگونه قیمت هر کیلو کار مدلسازی و ارایه نقشه محاسبه میشود؟
برای این منظور یک شاپکار با تجربه، موارد زیر را بررسی میکند:
عوامل تاثیر گذار روی قیمت استراکچر فلزی | تاثیر | |
پروفیل | کاهش قیمت | |
تیر ورق | افزایش قیمت | |
استراکچر با اتصالات جوشی | کاهش قیمت | |
استراکچر با اتصالات پیچی | افزایش قیمت | |
برآورد روی یک استراکچر با وزن بسیار کم | پکیج | |
زمان کوتاه انجام و تحویل پروژه | افزایش قیمت |
با توجه به سابقه فرد، کیفیت انجام کار و زمانبندی و روش مذاکره و .... میتوان به صورت میانگین، قیمتهای زیر را پیشنهاد داد:
برآورد | قیمت سال 1403 | نوع استراکچر فلزی |
|
متوسط | 150~250 | سازه ساختمانی معمولی | 1 |
متوسط | 170~250 | سوله ( فقط شلتر) | 2 |
بالا | 200~300 | سوله طبقاتی همراه با جرتقیل | 3 |
بالا | 170~250 | سازه ساختمانی بلند مرتبه و یا گسترده تجاری | 4 |
متوسط | 150~250 | پایپرک | 5 |
پکیج |
| پایپ ساپورت کم وزن | 6 |
پکیج |
| استراکچرهای کوچک کم وزن | 7 |
بالا | 200~300 | استراکچر با همه المانهای دسترسی ( هندریل- گریتینگ- لدر- استیر) | 8 |
پکیج |
| لدر و پلتفرمهای دور مخازن یا دور وسل | 9 |
بالا | 250~300 | کانویر | 10 |
بالا | 250~300 | ترستل | 11 |
پکیج |
| ورقکاری و برخورد گسترش | 12 |
پکیج |
| دکل برق | 13 |
پکیج |
| ورقکاری بدنه مخزن | 14 |
پکیج |
| استراکچر سقف مخزن | 15 |
پکیج |
| سازه های مدور با شکلهای پیچیده | 16 |
پکیج |
| پل | 17 |
پکیج |
| سازه تعمیری | 18 |
برای قیمت دهی توجه داشته باشید نوع مذاکره، سابقه و تجربه و حتی معرف تاثیر دارند.
درآمد و روش محاسبه قیمت یک استراکچر "بتنی" به صورت پیمانکاری( فری لنسری یا اوت سورس ) چگونه محاسبه میشود؟
برای محاسبه و قیمت دهی استراکچرهای بتنی هنوز الگوی مشخصی مانند سازه های فلزی بدست نیامده و فعلا میتوان قیمت دهی را به صورت پکیحی و بر اساس قیمت ساعت کارکرد هر شخص نسبت به خودش! در نظر گرفت. مثلا وقتی یک استراکچر بتنی پیشنهاد میشود، شخص باید برآورد کند این سازه چقدر زمان میبرد و قیمت هر ساعت کارکردش چقدر میارزد.. بنابراین با ضزب این دو پارامتر به یک قیمت نسبی خواهد رسید.
چه نرم افزاری را بهتر است در کنار تکلا استراکچرز بیاموزم؟
تکلا استراکچر نرم افزار مستقلی است. به این معنی که به خودی خود، نیازی به دیگر نرم افزارها ندارد. اما بر اساس تجربه کسی که تکلا کار میکند بد نیست اطلاعاتی پایه از نرم افزار Auto cad داشته باشد.
